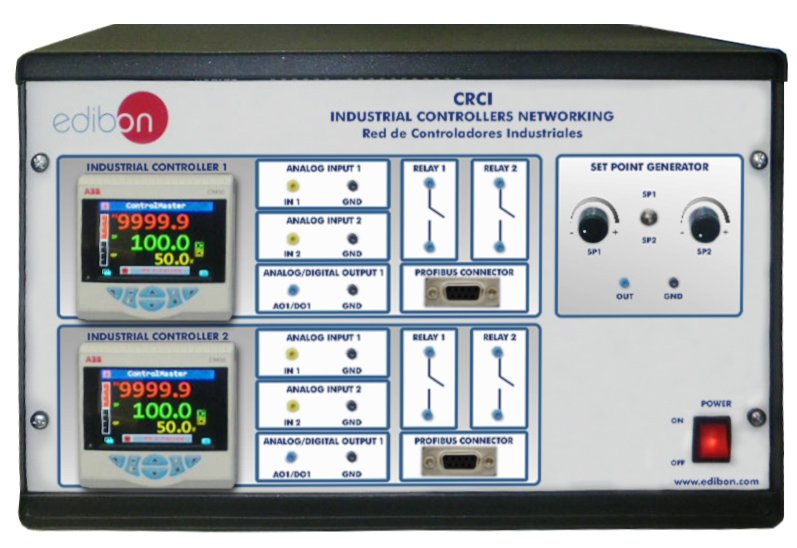

Red de Controladores Industriales: CRCI

La Red de Controladores Industriales,”CRCI”, se basa en una estructura de diseño modular cuya funcionalidad se divide en diferentes módulos que ayudan al estudiante a comprender mejor el equipo. Los módulos incluidos en el equipo son: dos Controladores Industriales, un Generador de Consignas, una Tarjeta de Interfaz (que se coloca en una ranura del computador) y un Software de Configuración de Control.- 2 módulos de Controladores Industriales, cada uno compuesto por: un controlador industrial con 2 entradas analógicas y una salida analógica/digital.

Especificaciones Técnicas del equipo CLICK AQUÍ

• Marca: EDIBON

Las entradas analógicas se utilizan para conectar las señales del valor de la variable de proceso (PV) y del valor de consigna (SP) respectivamente. La salida analógica/digital se utiliza para proporcionar el valor del proceso de salida (OP). El controlador también dispone de dos relés. El controlador industrial se conecta mediante un bus de campo (Profibus DP) a través de una tarjeta de interfaz con un computador (PC).

Módulo Generador de Consignas: permite generar una señal escalón mediante la conmutación entre dos tensiones seleccionables diferentes. Los niveles de tensión se pueden ajustar con dos potenciómetros.
-Tarjeta de Interfaz (que se coloca en una ranura del computador): permite que las señales de los controladores estén disponibles en un computador (PC) para su posterior procesamiento.
-Software compuesto por: Los drivers de configuración del servidor OPC: permiten que la información de los módulos esté disponible para otros programas.  El Software de Configuración de Control: permite ajustar los parámetros de los controladores industriales. Diversas funciones, como los registradores y registros de alarmas, permiten simular una función simple de sala de control.
